百兆网络防雷器接线图

百兆网络防雷器接线图 百兆网络防雷器安裝具体指导：

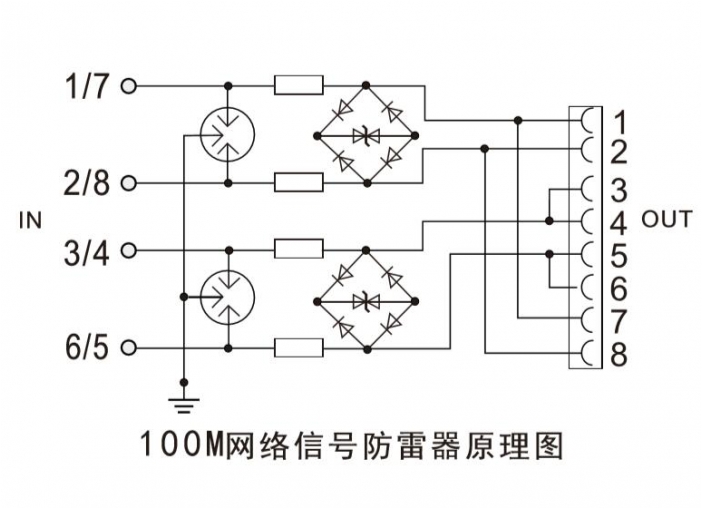

1、百兆网络防雷器能够安裝在LPZ0-1区或立即串连安裝在被保护设备（或系统软件）前端开发，安裝时离被保护的设备（或系统软件）越近的就越好。 2、百兆网络防雷器的键入端（IN）与电源线相接,輸出端（OUT）与被保护设备相接,不能接错 3、百兆网络防雷器的PE线务必要与防雷接地系统地严苛的等电位连接，不然将危害工作中特性。 4、百兆网络防雷器不用非常维护保养，安裝时尽可能靠进设备端；当工作中系统软件出现异常猜疑防雷器时，可拆卸防雷器后再查验，若复原到应用前的情况后恢复过来，则应拆换防雷器。 5、百兆网络防雷器接地装置用尽量少的线联接。该防雷器接地装置选用接线端子接地装置方法，电线接头务必与避雷接地线（或被保护设备的机壳）相接。数据信号的屏蔽电缆可立即收到接线端子排上。 百兆网络防雷器接线图：
